Popis

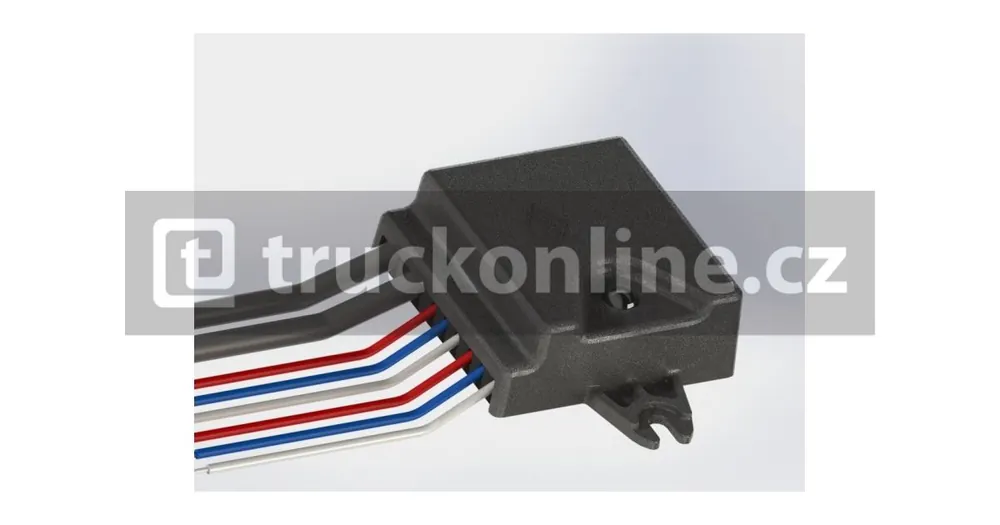

„Krabička“ s kabeláží pro synchronizaci více výstražných světel HORPOL, výstup pro dálkový ovladač.
Popis zapojení:
PWR – pro připojení napájení (bílá – kostra, černá – „+“)
SW – pro připojení monostabilního přepínače, který NENÍ součástí (používá se pro změnu režimů nebo pro připojení synchronizátoru pomocí dálkového ovladače)
OUT 1 – 1. kanál pro připojení synchronizovaných lamp (barvy vodičů odpovídají barvám vodičů na světle)
OUT 2 – 2. kanál pro připojení synchronizovaných lamp (barvy vodičů odpovídají barvám vodičů na světle)
Režimy světel:
1. Všechny lampy blikají současně › lampy by měly být připojeny k jednomu kanálu („OUT 1“ nebo „OUT 2“)
2. Lampy fungují střídavě › lampy by měly být připojeny k oběma kanálům
K synchronizátoru lze připojit maximálně 10 výstražných světel. Kanály nemusí být rovnoměrně zatíženy (např. 1 lampa může být připojena k jednomu kanálu a 4 ke druhému).
Napájecí napětí: 12/24 V
Připojení dálkového ovladače k ??synchronizátoru :
– stiskněte a přidržte tlačítko připojené k výstupu SW (nebo zkratujte vodiče, pokud nemáte tlačítko) – v synchronizátoru by měla svítit červená dioda
– po celou dobu držte stisknuté tlačítko synchronizátoru, stiskněte tlačítko na dálkovém ovladači – dioda na synchronizátoru by měla zhasnout
(Pokud postup připojení dálkového ovladače k ??synchronizátoru nefunguje, jak je popsáno výše, může to znamenat, že dálkové ovládání již bylo připojeno k synchronizátoru; v tomto případě zkontrolujte, zda stisknutím tlačítka na dálkovém ovladači změníte režim blikání výstražných světel)
